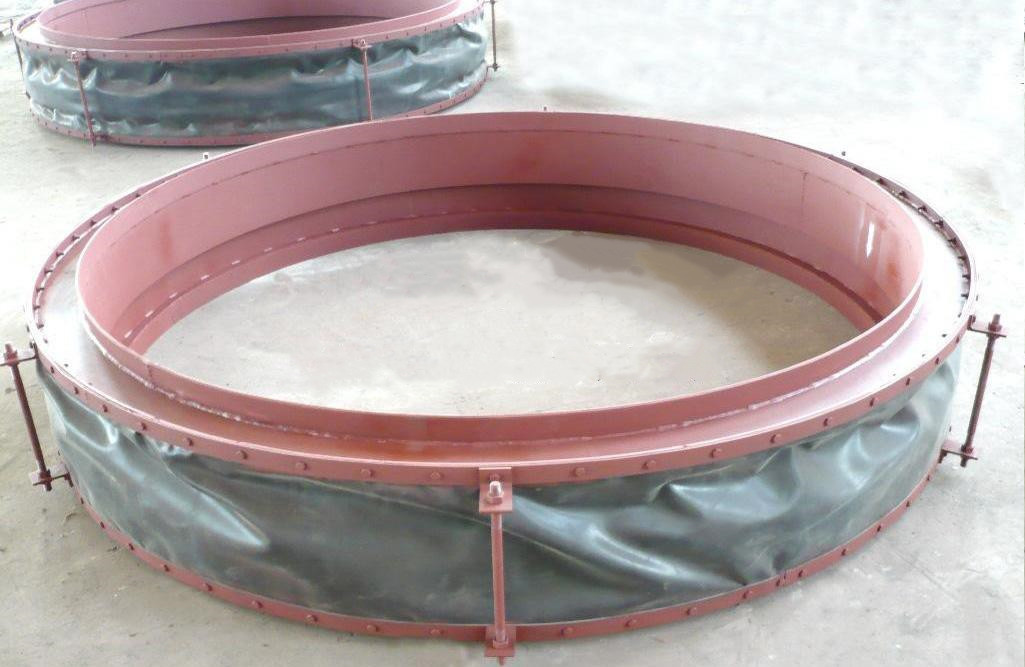

圓形非金屬補償器是由非金屬織物蒙皮和金屬框架組成，金屬框架包括導流筒、接管/法蘭，導流筒上一般會標注介質的流向，接管/法蘭是其與管道連接的部件。
圓形非金屬補償器安裝時，要根據導流筒箭頭的方向進行安裝，使導流筒流向標記方向與管道內介質流動方向一致。
圓形非金屬補償器的連接方式有焊接和法蘭連接兩種，如果是法蘭連接的話，一般情況下是需要含帶配對法蘭，這樣方便用戶安裝；如果不需要配對法蘭，客戶需要提供法蘭圖紙。
非金屬補償器蒙皮是一種的織物材質，由幾種不同的非金屬織物材質復合而成。根據不同的工作溫度，常用的有玻璃纖維布、硅膠布、氟膠布、無堿纖維玻璃布、聚四氟乙烯薄膜、硅酸鋁纖維棉等多種材料組成，不同蒙皮組合具有不同的功能，可根據不同的工況進行組合。
圓形非金屬補償器的使用特點：
1.煙風道內介質溫度可大于1000℃；
2.外層蒙皮長期工作溫度≤250℃，短時可達350℃，安裝后蒙皮外表溫度≤50℃（有隔熱填料）；
3.補償器承受正壓力≤40000Pa；
4.可吸收多方向的位移量（達長度LO的30%－40%）。
5.鍋爐管道、除塵管道、風機進出口使用。
7.煙風煤粉管道使用。
在一些高溫工況中，圓形非金屬補償器需要做變徑結構，其計算要求：
1、圓形非金屬補償器接管厚度6-8mm，也可以根據客戶要求；
2、單邊大于3000口徑的或者圓形大于DN3000口徑的圓形非金屬補償器剖開運輸需要加支撐；
3、圓形非金屬補償器的變徑環寬度按管道溫度選擇。如400℃單邊變100mm，500℃變140mm等；
4、變徑導流筒厚度5-6mm，可根據溫度范圍選擇；
5、口徑大的圓形非金屬補償器采用10mm法蘭，口徑小的圓形非金屬補償器一般采用6-8mm法蘭。
6、變徑環板厚度按8mm計算。
